Высокоточная полностью автоматическая машина для складчатой обработки фильтровальной бумаги из полипропилена/ПЭТ/ПТФЭ/композитных материалов.
Полностью автоматическая машина для складчатости фильтровальной бумаги с ножевым механизмом | Регулируемая высота складок 20–120 мм / 20–300 мм для производства фильтрующих материалов на заводе
Высокоточная полностью автоматическая машина для формирования складок с помощью ножа для фильтровальной бумаги, стекловолокна и композитных материалов на основе ПТФЭ. Два варианта высоты складок: стандартная 20–120 мм и глубокая 20–300 мм. Сервоуправление ПЛК, непрерывное беспилотное производство для автомобильной, промышленной и HEPA-фильтрационной промышленности. Стабильное формирование складок, низкий процент отказов, сертифицировано CE.
Минимальный объем заказа (MOQ) :
1setОплата :
T/TПроисхождение продукта :
Anhui ChinaПорт отправки :
ShanghaiВремя выполнения :
28 work daysМасса :
980kg
КАТЕГОРИИ ПРОДУКЦИИ
Наша полностью автоматическая машина для гофрирования с помощью ножей — это специализированное промышленное оборудование, разработанное специально для всех типов фильтровальной бумаги и композитных фильтрующих материалов. Благодаря технологии формирования с помощью верхнего и нижнего возвратно-поступательных ножей и интеллектуальной сервосистемы управления на базе ПЛК, эта машина обеспечивает равномерные, без складок, стабильные по размерам складки фильтров без какого-либо ручного вмешательства при гофрировании.
Мы предлагаем два стандартных варианта высоты, чтобы удовлетворить различные потребности в производстве фильтров:
Стандартная модель: регулируемая высота складок в диапазоне 20–120 мм, идеально подходит для обычных автомобильных воздушных фильтров, топливных фильтров, гидравлических фильтров, вентиляционных фильтров средней эффективности.
Модель с глубокими складками: регулируемая высота складок от 20 до 300 мм, предназначена для крупных промышленных пылевых фильтров, фильтров для тяжелой техники, высокопроизводительных HEPA-фильтров и фильтров с активированным углем.
Все параметры глубины складок регулируются в цифровом виде с помощью 10-дюймового сенсорного экрана за считанные секунды, без необходимости механической разборки, что значительно сокращает время переналадки оборудования на фильтрационных заводах.
Оснащена автоматической системой размотки сырой бумаги с помощью расширительного вала, системой постоянной коррекции натяжения, системой предварительного нагрева при постоянной температуре, системой формирования складок ножом, автоматическим подсчетом и укладкой готовых складок. Один оператор может одновременно управлять 2–3 производственными линиями, сокращая затраты на рабочую силу более чем на 60% по сравнению с полуавтоматическими фальцевальными машинами.
Два варианта высоты сердечника: 20–120 мм для стандартных партий фильтров; удлиненный вариант с глубиной складок 20–300 мм для фильтрующих картриджей большого объема с высокой пылезащитой. Расстояние между складками, скорость складывания и температура нагрева программируются на сенсорной панели HMI, поддерживаются M-тип, W-тип и непрерывная волнообразная гофрировка.
Износостойкие складные ножи из твердого сплава с антицарапающим покрытием предотвращают разрыв тонкой стекловолоконной, ПТФЭ и микрофибровой фильтровальной бумаги. Сервоприводное движение ножей обеспечивает допуск по высоте складок ±0,15 мм, стабильное снижение сопротивления поверхности фильтра и стабильную эффективность фильтрации готовых фильтрующих элементов.
Эта машина для гофрирования с ножевым механизмом обрабатывает большинство распространенных видов фильтрующего сырья, широко используемых на фильтрующих заводах:
Фильтровальная бумага из древесной целлюлозы для автомобильных воздушных/масляных/топливных фильтров
Фильтрующие материалы из стекловолокна для HEPA-фильтров и высокоэффективных фильтров для систем отопления, вентиляции и кондиционирования воздуха.
Фильтровальная бумага из композита с активированным углем
нетканый материал из композита с микропористой мембраной из ПТФЭ
Многослойный композитный фильтрующий материал
Прочная сварная рама из углеродистой стали с антикоррозийным покрытием; полная защитная крышка, кнопка аварийной остановки и световая завеса безопасности соответствуют стандартам безопасности ЕС CE. Низкий уровень шума при работе, стабильная работа в условиях круглосуточного непрерывного заводского производства без частого технического обслуживания.
Весь процесс автоматического создания складок выполняется последовательно, без ручного вмешательства:
Загрузка сырья: Установите рулон фильтровальной бумаги на вал размотки с воздушным расширением; автоматическая регулировка натяжения предотвращает отклонение бумаги.
Предварительный нагрев для придания формы: секция нагрева с постоянной температурой размягчает жесткую фильтровальную бумагу, предотвращая повторное образование складок после складывания.
Цифровая настройка параметров: ввод целевой высоты складки (20–120 мм / 20–300 мм), количества складок и скорости производства на сенсорном экране.
Складывание с помощью ножей, совершающих возвратно-поступательное движение: верхний и нижний складные ножи поочередно формируют аккуратные непрерывные складки фильтра.
Охлаждение и формирование: Охлаждающий конвейер фиксирует форму складок, предотвращая деформацию при отскоке.

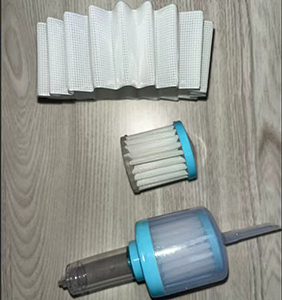

Автоматический подсчет и укладка: готовые гофрированные фильтрующие материалы подсчитываются и аккуратно укладываются для последующей склейки, нарезки и сборки фильтров.
На предприятиях по производству фильтров по всему миру эта полностью автоматическая машина для складчатой резки ножом служит основным оборудованием на производственных линиях. Небольшие и средние заводы по производству автомобильных фильтров выбирают стандартную модель с глубиной складок 20–120 мм для массового производства фильтровальной бумаги для легковых автомобилей, грузовиков и воздуха. Крупные производители оборудования для промышленной пылеудаления, строительной техники и очистки воздуха используют версию с глубиной складок 20–300 мм для производства высокопроизводительных фильтрующих картриджей большого размера.
Схема работы цеха: рулоны необработанной фильтровальной бумаги непрерывно подаются в машину; сервоприводной ножевой блок быстро складывает равномерные глубокие складки; готовые сложенные складки напрямую передаются в машины для склеивания термоклеем, машины для формовки внутренних рам и режущее оборудование для завершения полной сборки фильтрующего элемента. Заводы, использующие эту плиссирующую машину, достигают в 3–5 раз большей суточной производительности, чем традиционные ручные или полуавтоматические роликовые плиссирующие машины, при значительном снижении процента бракованной фильтровальной бумаги.
| Элемент | Стандартная модель (высота складок 20–120 мм) | Модель с глубокими складками (высота складок 20–300 мм) |
|---|---|---|
| Регулируемая высота складок | 20 мм ~ 120 мм (цифровая регулировка с помощью сенсорного экрана) | 20 мм ~ 300 мм (удлиненный ход ножевого узла) |
| Максимальная ширина рабочего листа бумаги | 700 мм / 1300 мм / 1500 мм (возможно изготовление на заказ) | 700 мм / 1300 мм / 1600 мм (ширина изготавливается на заказ) |
| Скорость плиссировки | 0–220 складок в минуту (регулировка частоты вращения) | 0–150 складок в минуту (глубокие складки, низкоскоростной стабильный режим) |
| Система управления | ПЛК + 10-дюймовый сенсорный экран HMI, полноприводная система сервопривода. | ПЛК + промышленный сенсорный экран, сервосистема для тяжелых нагрузок |
| Система отопления | ПИД-регулирование постоянной температуры (температура в помещении – 200℃) | Мощный нагревательный модуль для толстых материалов с глубокими складками. |
| Источник питания | Промышленное трехфазное электропитание 380 В / 50 Гц | Источник питания для тяжелых нагрузок 380 В / 50 Гц |
| Рабочее давление воздуха | 0,5–0,7 МПа | 0,6–0,7 МПа |
| Вспомогательные материалы | Фильтровальная бумага из древесной целлюлозы, тонкое стекловолокно, углеродный композитный материал. | Толстое стекловолокно, многослойный композит, плотная пылеотталкивающая фильтровальная бумага |
