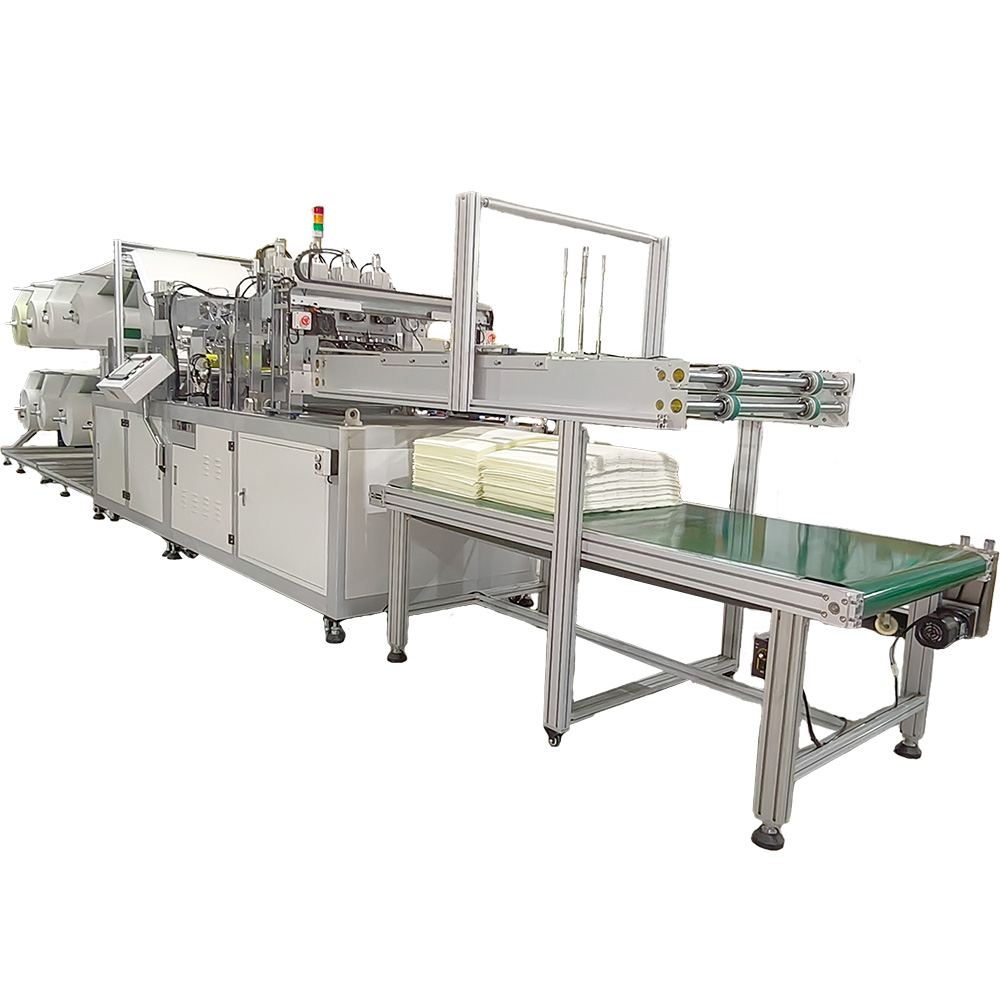

Станок для изготовления карманных фильтров, станок для изготовления фильтр-мешков для воздушных фильтров TC-7020

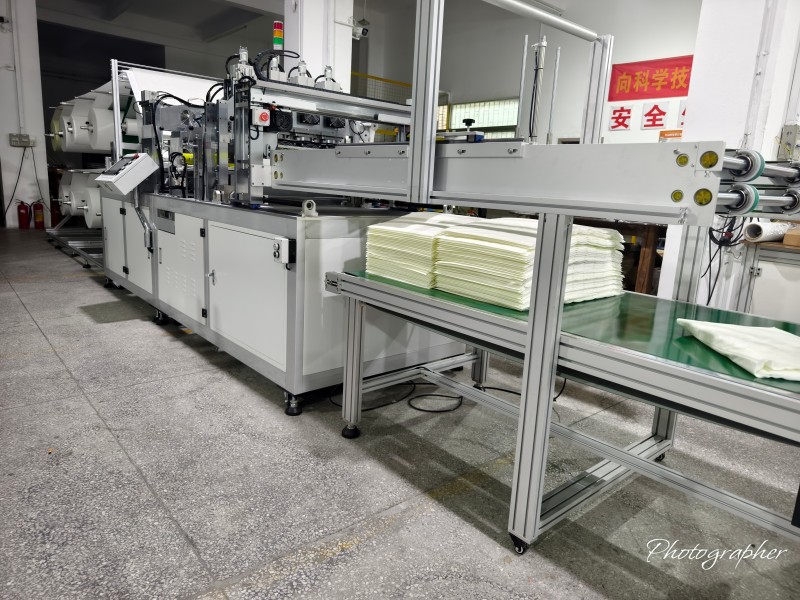

Он Среднеэффективный карманный фильтроформовочный станок TC-7020 Это передовая автоматизированная производственная система, предназначенная для изготовления среднеэффективных воздушных фильтрующих мешков G4–F5–F9. Используя технологию ультразвуковой сварки, машина выполняет весь процесс — от подачи сырья, резки, вскрытия, сварки, раскроя, подсчета, штабелирования, переработки отходов до регулировки размера — с минимальным участием человека.
Минимальный объем заказа (MOQ) :
1Оплата :
FOBПроисхождение продукта :
Bengbu Anhui ChinaПорт отправки :
Shanghai / Qingdao /Nanjing / YiwuВремя выполнения :
15-30 Days
КАТЕГОРИИ ПРОДУКЦИИ
Система TC-7020 представляет собой многофункциональное двухрежимное устройство: режим резки и режим перемотки, с возможностью выбора одноканального или двухканального режима производства. Она поддерживает как прямоугольные фильтр-мешки с прямым углом, так и трапециевидные фильтр-мешки с регулируемым углом — переключение осуществляется одной кнопкой, без потерь материала.
Стандартная модель позволяет производить фильтровальные мешки шириной до 750 мм и глубиной до 1800 мм, удовлетворяя большинству распространенных требований без замены пресс-формы. Для больших размеров возможна индивидуальная настройка. Благодаря точной ультразвуковой сварке готовые мешки отличаются чистыми, аккуратными и визуально привлекательными срезами.
В режиме продольной резки производительность достигает 25–30 шт./мин, а в режиме перемотки — 20–25 м/мин, в зависимости от материала и размера мешка. Автоматизация, стабильность и производительность делают его незаменимым в индустрии очистки воздуха.
Основные характеристики
Полностью автоматизированная производственная линия, требующая всего одного оператора.
Поддерживает режимы нарезки и перемотки.
Доступны варианты с одним и двумя выходами (два выхода удваивают эффективность).
Способен изготавливать прямоугольные и трапециевидные фильтровальные мешки.
Переключение режимов одним нажатием кнопки без отходов материалов.
Высокоскоростная ультразвуковая сварка композитных материалов для стабильной работы
Сенсорный экран с памятью на 100 рецептов.
Диагностика неисправностей, сигналы тревоги, напоминания и интуитивно понятное управление.
Высокая эффективность:
Резка: 25–30 шт./мин
Перемотка: 20–25 м/мин
Производит высококачественные мешки с аккуратными разрезами и прочными швами.
Разработан для массового производства и сокращения штата.
Одна из самых высокопроизводительных машин в своей категории.
Преимущества
Исключительная эффективность: двухканальный режим работы удваивает производительность и снижает частоту ультразвуковой сварки, продлевая срок службы ультразвукового аппарата.
Гибкое производство: позволяет производить как рулонные, так и листовые изделия на одном станке.
Точное управление: Многочисленные сервосистемы обеспечивают точность при продольной резке, сварке, обрезке кромок и раскрое.
Прочная конструкция: усиленный алюминиевый каркас с толстыми несущими панелями.
Возможность индивидуальной настройки: Поддерживает настройку нестандартных сумок, выходящих за рамки стандартных размеров.
Превосходная автоматизация: интегрированная система управления ПЛК + ЧМИ повышает производительность и снижает количество ошибок.
Усовершенствованная ультразвуковая система: 14 мощных ультразвуковых блоков обеспечивают прочное соединение и длительную стабильность работы.
Современный воздухоочистительный комплекс — незаменимый инструмент для производства фильтровальных мешков в больших масштабах.
Технические характеристики
| Категория | Подробности |
|---|---|
| Режимы работы | Режим прорезки, режим перемотки |
| Максимальный размер сумки | Ширина: 750 мм; Длина: 3600 мм (один выход) / 1800 мм (два выхода) |
| Производственная мощность | Скорость перемотки ≤22 м/мин; количество листов ≤30 шт/мин (в зависимости от размера и материала). |
| Технология сварки | Ультразвуковая сварка |
| Ультразвуковая мощность | 20 кГц 1500 Вт × 10 комплектов; 20 кГц 2600 Вт × 4 комплекта |
| Напряжение | 380 В, 3 фазы |
| Потребление электроэнергии | 11–12,5 кВт |
| Давление воздуха | 0,5–0,8 МПа |
| Сервомоторы | 4 комплекта (включая 2 сервомотора с абсолютным значением крутящего момента) |
| Стеллажи для размотки | 9 усиленных алюминиевых стеллажей для материалов |
| Система перемотки | 1 перемоточный станок, пневматический вал диаметром 3 дюйма, максимальный диаметр Ø1000 мм. |
| Система управления | ПЛК Mitsubishi FX5U + 10-дюймовый HMI Xinjie |
| Тяговые катки | 3 комплекта (стальной вал + резиновое покрытие) |
| Метод резки | Портальный летающий нож |
| Главный экран | Усиленный алюминий + панели толщиной 12 мм |
| Длина конвейера | 2 м с электрической регулировкой ширины |
| Основные компоненты | Сервопривод Delta, инверторы Delta, энкодер HONTKO, цилиндры/направляющие/соленоиды AirTac, кнопки Siemens. |
Приложения
производство карманных фильтров средней эффективности для систем отопления, вентиляции и кондиционирования воздуха
производство фильтров для чистых помещений
Изготовление фильтрующих мешков для очистителей воздуха
Промышленные системы пылеудаления
Фильтрация нетканых материалов и материалов, полученных методом экструзионного формования из расплава.
Переработка фильтрующих материалов в промышленных масштабах
OEM/ODM производство фильтровальных мешков
Крупномасштабные производители оборудования для очистки воздуха
