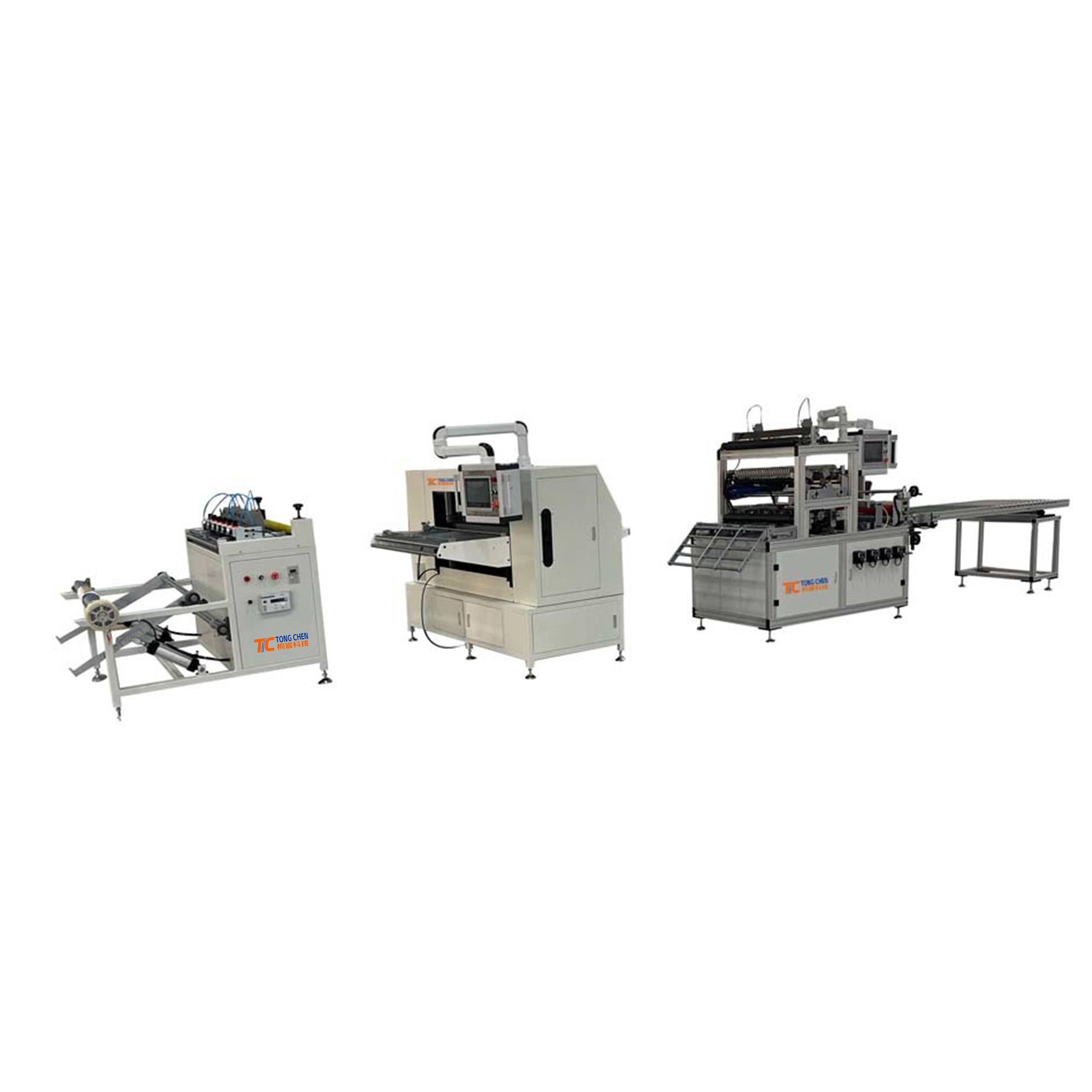

Полностью автоматизированная линия для производства лезвий с сервоприводом, предназначенная для гибки и склеивания.

Полностью автоматизированная линия для гибки и склеивания фильтровальной бумаги с сервоприводом — это высокоинтегрированное базовое оборудование, разработанное специально для обработки фильтровальной бумаги в производстве фильтрующих элементов. Линия оснащена цифровым сенсорным экраном и сервоприводом для гибки и склеивания фильтровальной бумаги шириной от 25 мм до 850 мм, что позволяет регулировать высоту гибки от 5 мм до 70 мм. Благодаря использованию передовых технологий, таких как система сервоуправления, регулирование скорости с помощью частотно-регулируемого привода и точное пневматическое управление, достигается полная автоматизация процессов резки, гибки и склеивания.

Складная машина

Характеристики машины для предварительной нарезки и подачи бумаги

• Автоматическая адаптация: Оснащен функцией автоматической подачи; оба конца подающего и подающего роликов свободно регулируются, прост в эксплуатации и подходит для фильтровальной бумаги различной ширины.
• Точное регулирование скорости: используется частотный преобразователь для бесступенчатой ​​регулировки скорости, в сочетании с пневматическим ножом для точной резки; инфракрасная система мониторинга обеспечивает синхронизацию скорости подачи бумаги и фальцевальной машины.
• Прочная конструкция: механические детали изготовлены из утолщенных квадратных труб и окрашены методом распыления; валы хромированы, обладают высокой износостойкостью.

Характеристики фальцевальной машины

• Стабильная подача: платформа подачи бумаги оснащена ограничительным устройством, обеспечивающим стабильную подачу материалов различного размера и предотвращающим отклонения.
• Высокоэффективное складывание: складывание лезвий осуществляется двумя комплектами верхнего и нижнего сервомоторов, обеспечивающими высокую скорость и эффективность; подсчет точек можно точно контролировать с помощью дисплея.
• Гибкое регулирование температуры: двойные верхняя и нижняя нагревательные пластины (каждая с 3 нагревательными дисками), диапазон регулировки температуры от комнатной до 260℃, свободно настраиваемый через дисплей.
• Прочная платформа: задняя часть верстака хромирована, а сзади установлено закаленное стекло, сочетающее в себе защиту и износостойкость.

Характеристики клеевого аппарата

• Интеллектуальное управление клеем: оснащено клеевой машиной с производительностью 50 кг и двумя комплектами независимых компонентов для распыления клея по 26 точек; 52 электромагнитных клапана управляют переключением и объемом клея через сенсорный экран.
• Многофункциональное распыление клея: поддерживает различные режимы, такие как непрерывное склеивание, склеивание одной/двух сторон, прерывистое склеивание, склеивание в шахматном порядке и склеивание по количеству сгибов.
• Гибкая адаптация: механизм складывания и формирования волн можно регулировать вверх и вниз, а также перемещать вперед и назад, что подходит для фильтрующих элементов различных размеров и высоты.
• Синхронное управление: система сервоуправления обеспечивает синхронизацию скорости складывания и скорости конвейерной ленты, точно контролируя расстояние между листами бумаги и расстояние между клеевыми слоями.

Общие характеристики системы

• Высокая степень интеграции: интегрирует весь процесс резки, складывания, склеивания и формовки, исключая ручное вмешательство в основные процессы, с высокой степенью автоматизации.
• Интеллектуальное управление: основное оборудование оснащено сенсорными экранами и программируемыми ПЛК, обеспечивающими интуитивно понятную и удобную настройку параметров, а также полностью цифровое управление процессом.

Он в основном применяется в промышленности по производству фильтрующих элементов, специально разработан для процесса складывания и склеивания фильтровальной бумаги, основного компонента различных фильтров, таких как воздушные, масляные и топливные фильтры. Широко подходит для предприятий по производству фильтров в автомобильной, строительной, сельскохозяйственной, промышленной и других отраслях, может удовлетворить потребности в крупномасштабном производстве фильтрующих элементов в различных областях, таких как легковые автомобили, коммерческий транспорт, генераторные установки и воздушные компрессоры.

• Высокоэффективное серийное производство: скорость складывания до 280 сгибов/мин, скорость подачи бумаги и склеивания синхронно регулируется в диапазоне 0,5–25 м/мин, непрерывный процесс, что значительно повышает эффективность производства фильтрующих элементов и удовлетворяет потребности крупномасштабного серийного производства.
• Точная обработка: сервоуправление + бесступенчатая регулировка скорости с помощью частотного преобразователя + инфракрасный мониторинг, обеспечивающие точные размеры резки, равномерное складывание, равномерный объем клея, высокую однородность продукции и высокий процент годных изделий.
• Широкая адаптивность: подходит для фильтровальной бумаги шириной от 25 до 850 мм и высотой складывания от 5 до 70 мм, поддерживает различные способы склеивания и регулировки формы, подходит для обработки различных типов и характеристик фильтрующих элементов, таких как воздушные, масляные и топливные фильтры.
• Удобство в эксплуатации: Цифровое сенсорное оборудование для складывания и склеивания с сервоприводом. 10-дюймовый сенсорный экран + программируемое управление ПЛК, настройка параметров, подсчет, контроль температуры и другие функции доступны одним нажатием кнопки, легко осваиваются без сложного обучения, что снижает трудозатраты.
• Стабильность и долговечность: в основных компонентах используются высококачественные бренды (сервоприводы Huachuang, ПЛК INOVANCE, подшипники Harbin и др.), усилена механическая конструкция, обладающая высокой износостойкостью и стабильностью, что снижает частоту отказов оборудования и затраты на техническое обслуживание.

• Безопасное и надежное решение: автоматизированная система складывания и склеивания с сервоуправлением. Стабильное рабочее давление воздуха, точный подбор электрических компонентов, полная защита систем нагрева и передачи, отсутствие потенциальных угроз безопасности во время работы.
